立达解析电磁屏蔽机房监理设计要点

发布时间:2017-10-26    点击量:5167
所属分类:

屏蔽工程建设方案

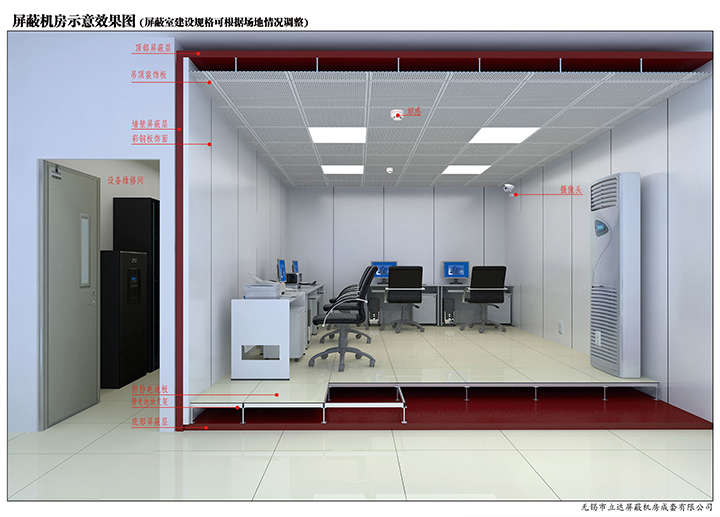

电磁屏蔽机房设计要点

1. 此处以钢板焊接式电磁屏蔽室为例。包括六面龙骨框架、冷轧钢板。龙骨框架由槽钢、方管焊接而成,材料规格按屏蔽室大小确定地面龙骨(地梁)应与地面进行相对缘处理。墙、顶部冷轧钢板厚度2mm,底部钢板厚3mm,先在车间预制成模块,分别焊接在龙骨框架内侧。所有焊接均采用CO2保护焊,连续满焊,并用专用设备捡漏,防止漏波。所有钢质壳体必须进行良好的防锈处理;

2. 电磁屏蔽门:电磁屏蔽门是屏蔽室主要活动部件,也是屏蔽室综合屏蔽效能的关键,技术含量较高,材料特殊,工艺其复杂,共426道工序。电磁屏蔽门有铰链式插刀门、平移门两大类,各有手动、电动、全自动等形式。如考虑使用的稳定性及性价比,则手动插刀式铰链门;

3. 蜂窝型通风波导窗:通风换气、调节空气是屏蔽室必备设施。蜂窝型波导窗由对边距42mm的六边形钢质波导管集合组成,波导管不妨碍空气流通,却对电磁辐射有截止作用。目前主要采用300mm×300mm×42mm规格的全焊接式蜂窝式波导窗,插入损耗150KHz~1GHz≥100dB,完全满足规范要求。屏蔽室按面积大小配置相应数量的波导窗,分别用于进风、排风、泻压;

4. 强弱电滤波器:进入屏蔽室的电源线、通信信号线等导体都会夹带传导电磁干扰,必须有相应的滤波器加以滤除。滤波器是由无源元件(电感、电容)构成的无源双向网络,其主要性能参数是截止频率(低通、高通、带通、带阻)、插入损耗(阻带衰减量),滤波性能取决于滤波级数(滤波器滤波元件数)、滤波器结构类型(单电容型C型、单电感型L型、π型)等;

5. 波导管:进入防护室的各种非导体管线如消防喷淋管、光纤等,均应通过波导管,波导管对电磁辐射的截止原理与波导窗相同;

6. 被屏蔽的物体(设备等)不要安排在紧靠屏蔽体的位置上,以尽量减少通过被屏蔽物体体内的磁通;

7. 必须尽量减少结构的电气不连续性,以便控制经底板和机壳进出的泄漏辐射。提高缝隙屏蔽效能的结构措施包括增加缝隙深度,减少缝隙长度,在结合面上加入导电衬垫,在接缝处涂上导电涂料,缩短螺钉间距离等。
