电磁屏蔽室建设要满足哪些要求

发布时间:2017-07-05    点击量:5833
所属分类:

屏蔽百科

由于电磁屏蔽室建设具有一定的特殊性,不仅要符合国家关于电磁屏蔽室建设标准,同时也要满足相关要求,那么,电磁屏蔽室建设需要满足哪些要求呢?下面就由无锡立达屏蔽成套设备有限公司的工作人员与大家分享一下:

结构形式

电磁屏蔽室有钢板拼装式、钢板焊接式、钢板直贴式及铜网式四大类。拼装式为厚度1.5㎜钢板模块拼装而成,生产、安装工艺较简单,适用于小面积、屏蔽效能要求一般的工程。可拆卸移建,但移建后屏蔽效能明显降低。钢板焊接式屏蔽室采用2~3㎜冷轧钢板与龙骨框架焊接而成,屏蔽效能高,适应各种规格尺寸,是电磁屏蔽室的主要形式。直贴式和铜网式用于屏蔽效能要求较低的简易工程。

基本组成内容

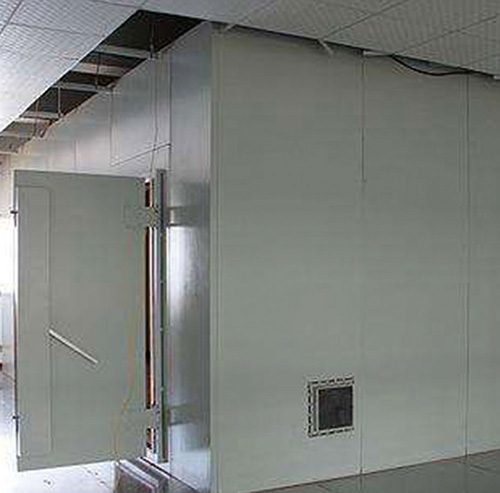

壳体:此处以钢板焊接式电磁屏蔽室为例。包括六面龙骨框架、冷轧钢板。龙骨框架由槽钢、方管焊接而成,材料规格按屏蔽室大小确定地面龙骨(地梁)应与地面进行相对缘处理。墙、顶部冷轧钢板厚度2mm,底部钢板厚3㎜,先在车间预制成模块,分别焊接在龙骨框架内侧。所有焊接均采用CO2保护焊,连续满焊,并用专用设备捡漏,防止漏波。所有钢质壳体必须进行良好的防锈处理。

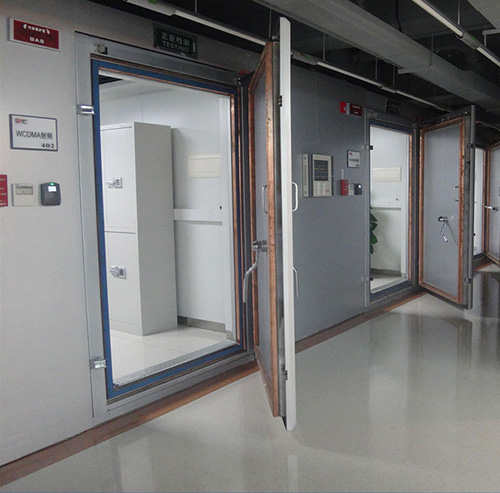

电磁屏蔽门:电磁屏蔽门是屏蔽室主要活动部件,也是屏蔽室综合屏蔽效能的关键,技术含量较高,材料特殊,工艺其复杂,共26道工序。电磁屏蔽门有铰链式插刀门、平移门两大类,各有手动、电动、全自动等形式。如考虑使用的稳定性及性价比,则手动插刀式铰链门(标准门1900㎜×850㎜)。

蜂窝型通风波导窗:通风换气、调节空气是屏蔽室必备设施。蜂窝型波导窗由对边距5㎜的六边形钢质波导管集合组成,波导管不妨碍空气流通,却对电磁辐射有截止作用。主要采用300mm×300mm×50mm规格的全焊接式蜂窝式波导窗,插入损耗150KHz~1GHz≥100dB,完全满足《规范》要求。屏蔽室按面积大小配置相应数量的波导窗,分别用于进风、排风、泻压。

强弱电滤波器:进入屏蔽室的电源线、通信信号线等导体都会夹带传导电磁干扰,必须有相应的滤波器加以滤除。滤波器是由无源元件(电感、电容)构成的无源双向网络,其主要性能参数是截止频率(低通、高通、带通、带阻)、插入损耗(阻带衰减量),滤波性能取决于滤波级数(滤波器滤波元件数)、滤波器结构类型(单电容型C型、单电感型L型、π型)等。

关于无锡立达

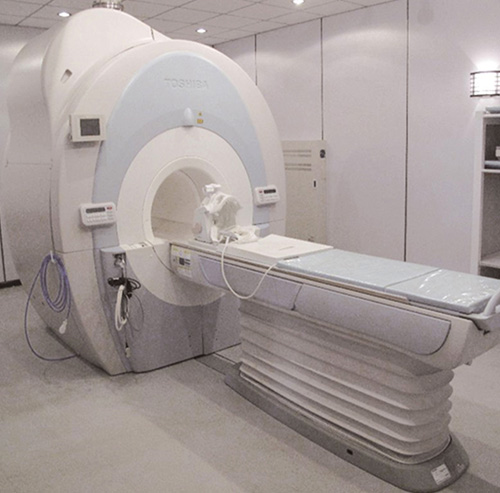

屏蔽机房(室)专业生产厂家无锡立达屏蔽成套设备有限公司,是国家保密局授权屏蔽机房建设主要资质单位,主要为党政机关、机要处、国家保密局、解放军武警部队等大型国有机关单位提供电磁屏蔽机房工程建设施工的单位,主要产品有各种电磁屏蔽室、屏蔽机柜、屏蔽会议室、核磁振屏蔽室、局放屏蔽室工程施工、电波/微波屏蔽暗室、铜网屏蔽室及保密会议室屏蔽工程建设,严格执行相关建设施工标准,提供屏蔽工程设计施工方案.
