电磁屏蔽室是由哪些部件组成的?

发布时间:2020-04-30    点击量:7081
所属分类:

屏蔽百科

电磁屏蔽室基本组成部件包括壳体、电磁屏蔽门、蜂窝型通风波导窗、强弱电滤波器、波导管等,这些部件对于装置的使用效果有着不可替代的作用,缺一不可。接下来就由立达屏蔽小编给大家介绍一下电磁屏蔽室各个组成部件的基本功能特点:

壳体:此处以钢板焊接式电磁屏蔽室为例。包括六面龙骨框架、冷轧钢板。龙骨框架由槽钢、方管焊接而成,材料规格按屏蔽室大小确定地面龙骨(地梁)应与地面进行绝缘处理。墙、顶部冷轧钢板厚度2mm,底部钢板厚3㎜,先在车间预制成模块,分别焊接在龙骨框架内侧。所有焊接均采用CO2保护焊,连续满焊,并用专用设备捡漏,防止漏波。所有钢质壳体必须进行良好的防锈处理。

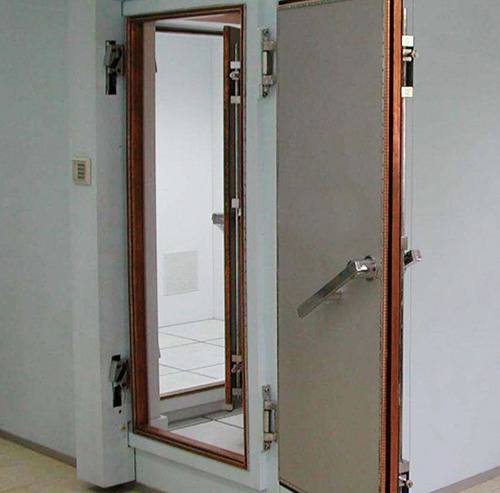

电磁屏蔽门:电磁屏蔽门是屏蔽室唯一活动部件,也是屏蔽室综合屏蔽效能的关键,技术含量较高,材料特殊,工艺极其复杂,共26道工序。电磁屏蔽门有铰链式插刀门、平移门两大类,各有手动、电动、全自动等形式。如考虑使用的稳定性及性价比,则首选手动插刀式铰链门(标准门1900㎜×850㎜)。

蜂窝型通风波导窗:通风换气、调节空气是屏蔽室必备设施。蜂窝型波导窗由对边距5㎜的六边形钢质波导管集合组成,波导管不妨碍空气流通,却对电磁辐射有截止作用。主要采用300mm×300mm×50mm规格的全焊接式蜂窝式波导窗,插入损耗150KHz~1GHz≥100dB,完全满足《规范》要求。屏蔽室按面积大小配置相应数量的波导窗,分别用于进风、排风、泻压。

强弱电滤波器:进入屏蔽室的电源线、通信信号线等导体都会夹带传导电磁干扰,必须有相应的滤波器加以滤除。滤波器是由无源元件(电感、电容)构成的无源双向网络,其主要性能参数是截止频率(低通、高通、带通、带阻)、插入损耗(阻带衰减量),滤波性能取决于滤波级数(滤波器滤波元件数)、滤波器结构类型(单电容型C型、单电感型L型、π型)等。

波导管:进入防护室的各种非导体管线如消防喷淋管、光纤等,均应通过波导管,波导管对电磁辐射的截止原理与波导窗相同。

室内电气、室内装修:包括穿管走线、配电箱、照明、插座及吊顶、墙面装修、地面防静电地板等。为确保屏蔽室稳定运行,电气、装修材料必须选用符合国家标准的防火、防潮、环保产品。

以上就是对电磁屏蔽室几个组成部件的简要介绍,感兴趣的朋友可以了解下。如果您还想了解更多关于电磁屏蔽室价格、建设方案、流程等信息,欢迎前往立达屏蔽官网进行详细了解。
