测量屏蔽室要符合这些要求【厂家回答】

发布时间:2018-08-03    点击量:6993
所属分类:

屏蔽百科

为了提高屏蔽室测量的正确率,减少相应的误差,一定要按照要求进行实际操作,具体应该符合哪些屏蔽室测量要求呢?下面就由无锡立达屏蔽成套设备有限公司的技术人员为我们解答。

1.开阔试验场 理论基础:30-1000MHz高频电磁场的发射和接受完全是以空间直射波与地面反射波在接收点相互迭加。

标准:ANSI C63.7、CISPR 16要求:平坦、空旷、电导率均匀良好、无任何反射物的椭圆形或圆形试验场地 开阔试验场的归一化场地衰减(Normalized Site Attenuation NSA):评定试验场质量的技术指标

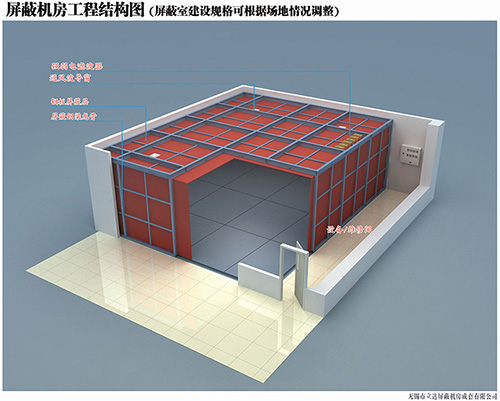

2.屏蔽室 定义:专门设计的能对射频电磁能量起衰减作用的封闭室。

作用:对于EMC测量,屏蔽室提供符合要求的试验环境。 屏蔽室的屏蔽效能定义:没有屏蔽体时空间某点的电场强度Eo(或磁场强度Ho)与有屏蔽体时被屏蔽空间在该点的电场强度E1(或磁场强度H1)之比。 S=Eo/E1=Ho/H1 SE=20lg(Eo/E1)(采用对数单位分贝dB进行度量) SH=20lg(Ho/H1)(采用对数单位分贝dB进行度量) 在1GHz以上微波频段,由于功率测量比E和H测量方便:SP=10lg(Po/P1)

固定式屏蔽室:采用熔焊工艺对接缝进行连续焊接。厚度0.75mm以下的薄钢板,最好采用咬接焊,较厚的钢板,采用搭接焊或对接焊。  可拆卸式屏蔽室:在接缝处放入导电衬垫,并通过螺栓夹紧。导电衬垫应有良好的导电性和足够的弹性和厚度,既补偿由于缝隙在螺栓压紧时所呈现的不均匀性,又保证衬垫和屏蔽壁之间良好的电气接触。还咬防止接合处的电化学腐蚀。

对全封闭的钢板屏蔽室,须有通风窗,通常采用蜂窝式截止波导通风窗(利用波导具有类似高通滤波器特性的原理)。优点:工作频率范围宽,可达微波段;屏蔽效能高、风阻小、风压损失小、稳定可靠。 门:1单刀双簧或双刀三簧的梳形簧片来改善门与门框间的电气接触。2气密门 屏蔽室的供电线路必须通过电源滤波器才能进入室内。

屏蔽室 接地能消除在屏蔽壁上的感应电压,明显提高低频段的屏蔽效能。对高频段而言,由于屏蔽室与大地间的分布电容几乎把屏蔽室与大地短路,安装在地面上的屏蔽室 接地对屏蔽效能影响不大。甚至当接地线长度为1/4工作波长的奇数倍时,接地线呈现阻抗很高,可能反而使屏蔽效能大为降低。

屏蔽室的谐振 任何的封闭金属空腔都可产生谐振现象。 屏蔽室可视为一个大型的矩形波导谐振腔,其固有谐振频率:fo=150((m/l)2+(n/w)2+(k/h)2)1/2 m、n、k分别为0,1,2…等的正整数,但不能同时取三个或两个为0。对于TE型波,m不能为0。即同一屏蔽室有很多个谐振频率,分别对应不同的激励模式(谐振波型)。 TE型波的最低谐振频率对应TE110模(即m=1n=1k=0)。由于屏蔽室中场激励方向的任意性,若要f TE110是屏蔽室的最低谐振频率,必须l和w是屏蔽室三个尺寸中较大的两个。

为避免屏蔽室谐振引起的测量误差,应通过理论计算和实际测量来获得屏蔽室的主要谐振频率点,并记录在案,以便在今后的电磁兼容试验中,避开这些谐振频率。
